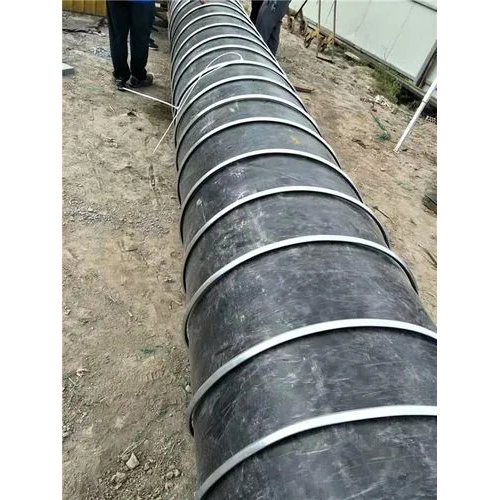

帶狀鎂合金犧牲陽極是一種呈帶狀（矩形棒狀）的鎂陽極。它具有良好的柔韌性，能夠方便地纏繞或貼合在被保護金屬結構的表面，尤其適用于形狀復雜的物體，如管道的彎曲部位、不規則形狀的容器等。其形狀可以根據具體的使用需求進行定制，能很好地適應各種陰極保護場景。材質成分主要成分是鎂合金。常見的材質有 AZ31B、M1C、AZ63B 等。這些合金成分的選擇是為了在保證鎂陽極有良好的電化學活性的同時，使其具備合適的機械性能。例如，AZ31B 鎂合金含有約 3% 的鋁和 1% 的鋅，鋁元素可以提高鎂合金的強度，鋅元素有助于改善合金的耐腐蝕性，這使得帶狀鎂合金犧牲陽極在使用過程中既能有效地發揮犧牲陽極的作用，又能保持一定的物理強度，減少在安裝和使用過程中的損壞。制造工藝合金熔煉：首先將鎂錠、鋁錠、鋅錠等按一定比例加入到熔爐中進行熔煉。在熔煉過程中，需要嚴格控制溫度和熔煉時間，以確保各種金屬元素充分融合，并且避免金屬的過度氧化。一般熔煉溫度在 650 - 700℃左右。精煉除雜：熔煉后的合金液需要進行精煉處理，去除其中的雜質，如鐵、鎳、銅等有害雜質。這是因為這些雜質會降低鎂合金的電化學性能。通常會加入精煉劑，通過化學反應將雜質轉化為易于分離的物質，然后通過過濾或沉淀等方式去除。澆鑄成型：經過精煉后的合金液被澆鑄到特定的模具中，形成帶狀的坯料。在澆鑄過程中，要控制澆鑄速度和模具的溫度，以保證坯料的質量和尺寸精度。例如，模具溫度一般保持在 200 - 300℃，這樣可以使合金液在模具中冷卻凝固得更加均勻，減少內部應力。加工處理：澆鑄后的帶狀坯料需要進行進一步的加工，如切割、軋制、打卷等。切割是為了將坯料加工成合適的長度，軋制可以調整帶狀陽極的厚度和寬度，打卷則是為了方便存儲和運輸，并且使陽極在使用時能夠更好地貼合被保護物體。應用領域管道防腐：在埋地管道和海底管道的陰極保護系統中被廣泛應用。由于管道通常具有較長的長度和復雜的走向，帶狀鎂合金犧牲陽極可以沿著管道鋪設，緊密貼合管道表面。例如，在石油天然氣輸送管道的防腐保護中，它可以有效地防止管道因土壤或海水的腐蝕而損壞，延長管道的使用壽命。容器防腐：對于一些大型的金屬容器，如儲油罐、化工反應釜等，帶狀鎂合金犧牲陽極可以根據容器的形狀進行安裝。它可以纏繞在容器的外壁或內壁（如果內部介質允許），對容器提供更好的陰極保護，防止容器因腐蝕而發生泄漏等安全事故。安裝與使用注意事項安裝方式：在安裝帶狀鎂合金犧牲陽極時，要確保陽極與被保護金屬之間有良好的電氣連接。通常會使用專門的焊接或夾具來固定陽極。例如，對于管道保護，可以使用鋁熱焊將陽極的連接導線焊接到管道上，保證電流能夠順暢地從陽極流向管道。絕緣處理：在陽極安裝部位周圍，要做好絕緣處理，防止電流泄漏。可以使用絕緣膠帶或特殊的絕緣涂料對陽極與周圍環境進行隔離，確保陽極的電流只流向被保護的金屬結構。定期檢查：在使用過程中，需要定期檢查帶狀鎂合金犧牲陽極的消耗情況。當陽極消耗到一定程度時，其陰極保護效果會降低，需要及時更換。一般通過測量陽極的剩余尺寸或通過監測被保護金屬的電位來判斷陽極是否需要更換。1、型號鎂帶狀陽極化學成份型號AlZnMnFeNiCuSiMgMg-I<0.010<0.010<0.030<0.002<0.001<0.001<0.010>99.95Mg-II<0.010—0.50-1.30<0.03<0.001<0.02—余量2、規格產品名稱截面（mm）鋼芯直徑（mm）重量kg/m電流輸出mA/m海水土壤淡水鎂帶陽極9.5*19 mm320.372.4103

發布時間：2025-05-15
